교정성적서의 이해

• 측정기 교정결과 양호한 상태로 판명된 경우에는 교정성적서를 발급하고, 측정기에는 교정필증 및 스티카(라벨) 부착하여 교정 실시 여부를 증명하게 된다.

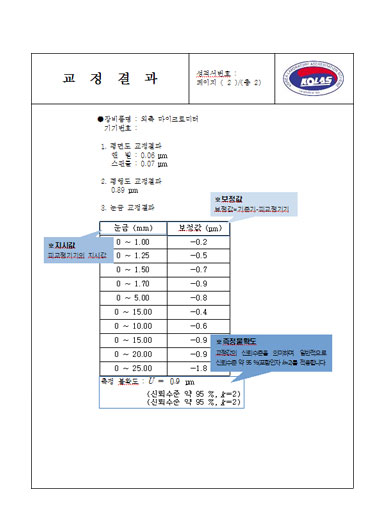

• 교정성적서 교정결과 란에는 보정값, 지시값 등이 주어지고, 교정결과의 신뢰구간을 측정불확도(Uncertainty)로 표시하여 제시하게 된다.

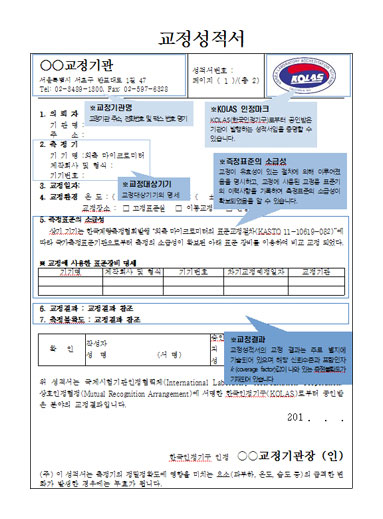

• KOLAS공인성적서(예시)




교정성적서의 활용

• 측정결과의 보정
  제품의 측정값에 교정성적서의 교정결과를 보정하여 최종 측정값을 산출한다.
  • 예시) 제품의 측정값이 10.2 kg이나 해당구간의 보정값이 -0.2 kg이므로 최종 측정값은 10.0 kg이 된다.


    <교정성적서>

    교정성적서

    저울의 지시값(kg)	분동값(kg)	보정값(kg)	측정불확도 (CL 약95%, k=2)
    10.2	10.0	-0.2	0.1(kg)
    20.4	20.0	-0.4

• 측정기 합격(사용)여부 판정
  측정불확도값을 적용하여 해당 측정기의 합격(사용)여부를 판정한다.
  • 외측마이크로미터(0-25 mm)

    예시1) 측정불확도 = 3 μm (신뢰수준 약 95 %, k＝2) ▷ 합 격

    예시2) 측정불확도 = 5 μm (신뢰수준 약 95 %, k＝2) ▷ 불합격

  • 마이크로미터의 종합 오차(KSB 5202, 5255) (단위:μm)

    마이크로미터 종합 오차

    최대 측정길이(mm)	외측 마이크로미터	내측 마이크로미터	깊이 마이크로미터
    50 이하	±4	±6	±8
    50 초과 100 이하	±5	±6	±9
    100 초과 150 이하	±6	±7	±10

• 검사에 적합한 측정기 선정시 적용

  측정불확도값을 고려하여 제품검사에 적합한 측정기를 선정할 수 있다. 일반적으로 검사에 사용되는 측정기는 제품의 요구 허용오차에 대해 4배 정도 높은 것을 사용하는 것이 적절하다.

  <4대1 이론>

  "측정되는 것"의 불확도 : "측정하는 것"의 불확도 = 4 : 1

  • 예시) 제품 허용오차가 1000.0 mm ±0.5 mm 인 경우 검사용 버니어캘리퍼스의 요구 측정불확도는 0.5 mm 의 1/4인 0.13 이하이어야 한다.
• 제품검사 합부판정기준의 설정

  측정기의 오차로 인한 불량제품의 출하 예방을 위해 교정성적서의 측정불확도를 제품의 규격에 적용하여 합부판정기준을 설정한다.

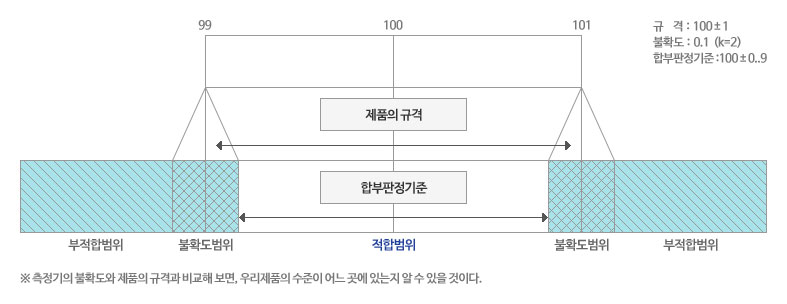

  • 예시) 교정성적서의 측정불확도가 0.1 인 측정기로 제품규격이 100 ± 1 인 제품을 검사할 경우 합부판정기준은 측정불확도를 고려하여 100 ± 0.9로 설정한다. 이 경우 측정오차에 의한 불량제품의 출하 가능성을 예방할 수 있다.
